Op deze pagina een 1) stroommeter waarvoor je niet in de bekabeling van je caravan hoeft te knippen. En op verzoek van Karl M. ook nog een 2) klein akoestisch alert voor als de stroom uitvalt.

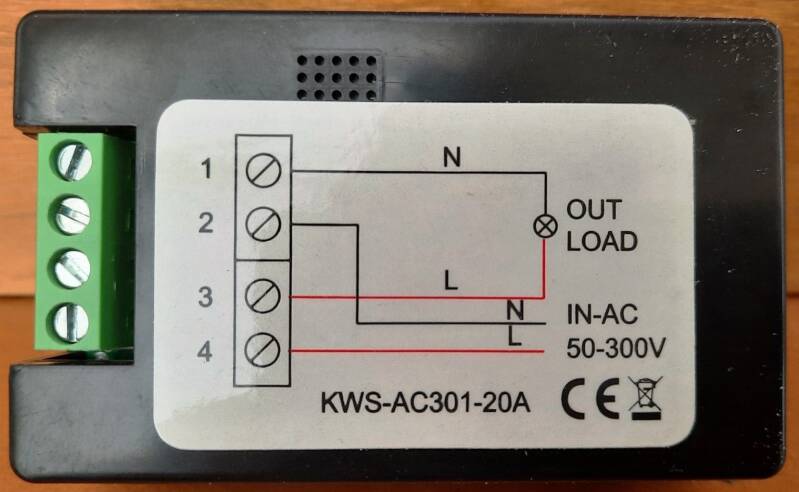

1) Stroommeter. Er kunnen aardig wat stroomvreters in een caravan zitten. Denk aan: warmwaterboiler, koelkast, waterkoker, elektrische kachel, oventje, et cetera. Je zit dan al snel aan de 6A die veel campings als maximum hebben. Altijd handig om te weten hoeveel je gebruikt. Het hart van onze stroommeter bestaat een "KWS-AC301" uit China, die veel meer meet dan alleen de stroom. De 20A versie heeft geen externe stroomsensor nodig. Wel zit er een temperatuursensor bij.

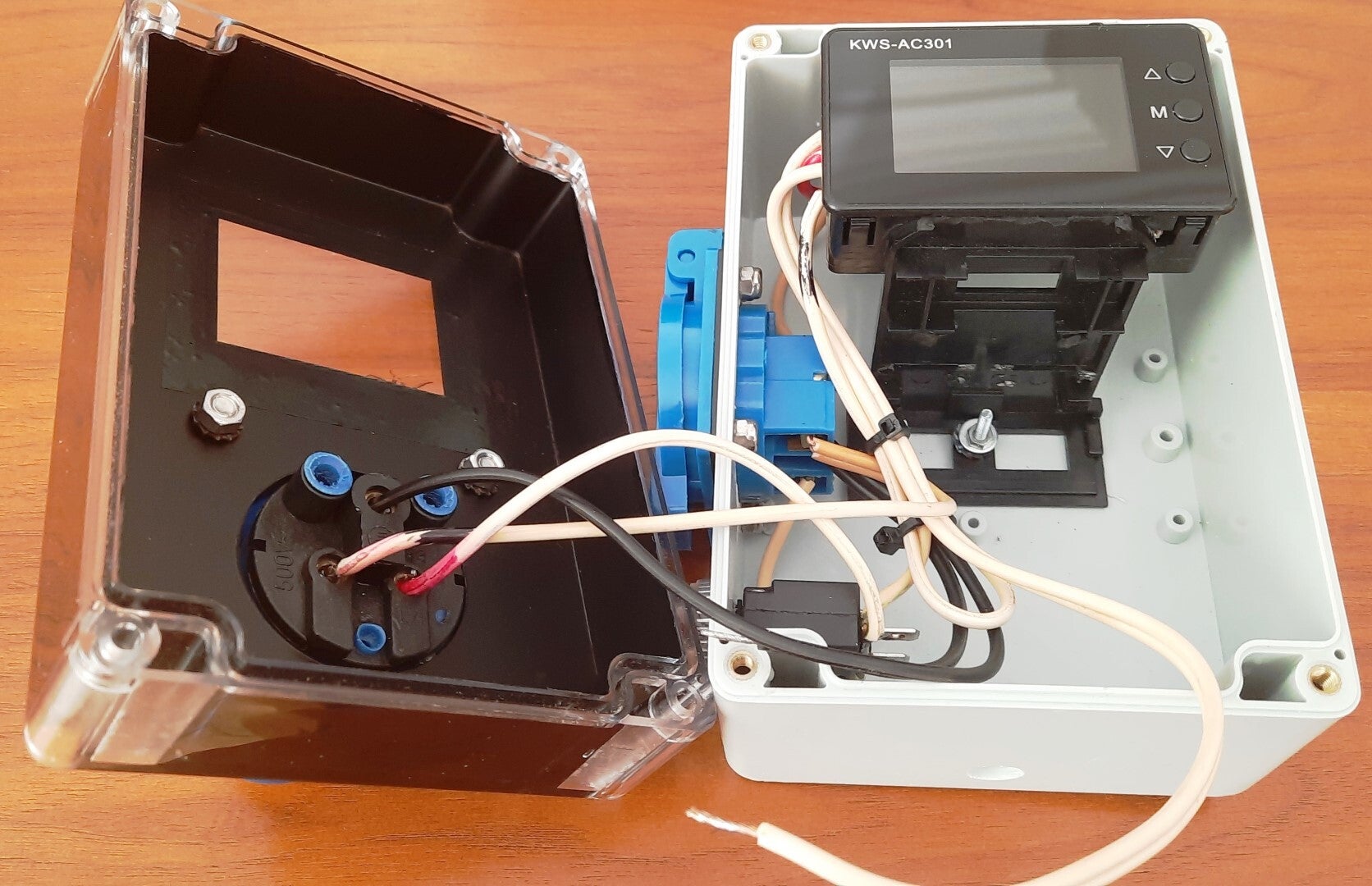

We hebben dit in een waterdichte behuizing gemonteerd, samen met een CEE-doos en een reguliere 230V wandcontactdoos. Die laatste is extra afgezekerd met een 10A automatische zekering.
De knopjes op het display hebben we niet nodig. De behuizing heeft een doorzichtige deksel die we aan de binnenkant zwart spuiten zodat alleen het display zichtbaar is. Voorop de CEE aansluiting, aan de zijkant de zekering en de extra WCD. (Die WCD is voor de 230V kabel die naar de voortent leidt.)

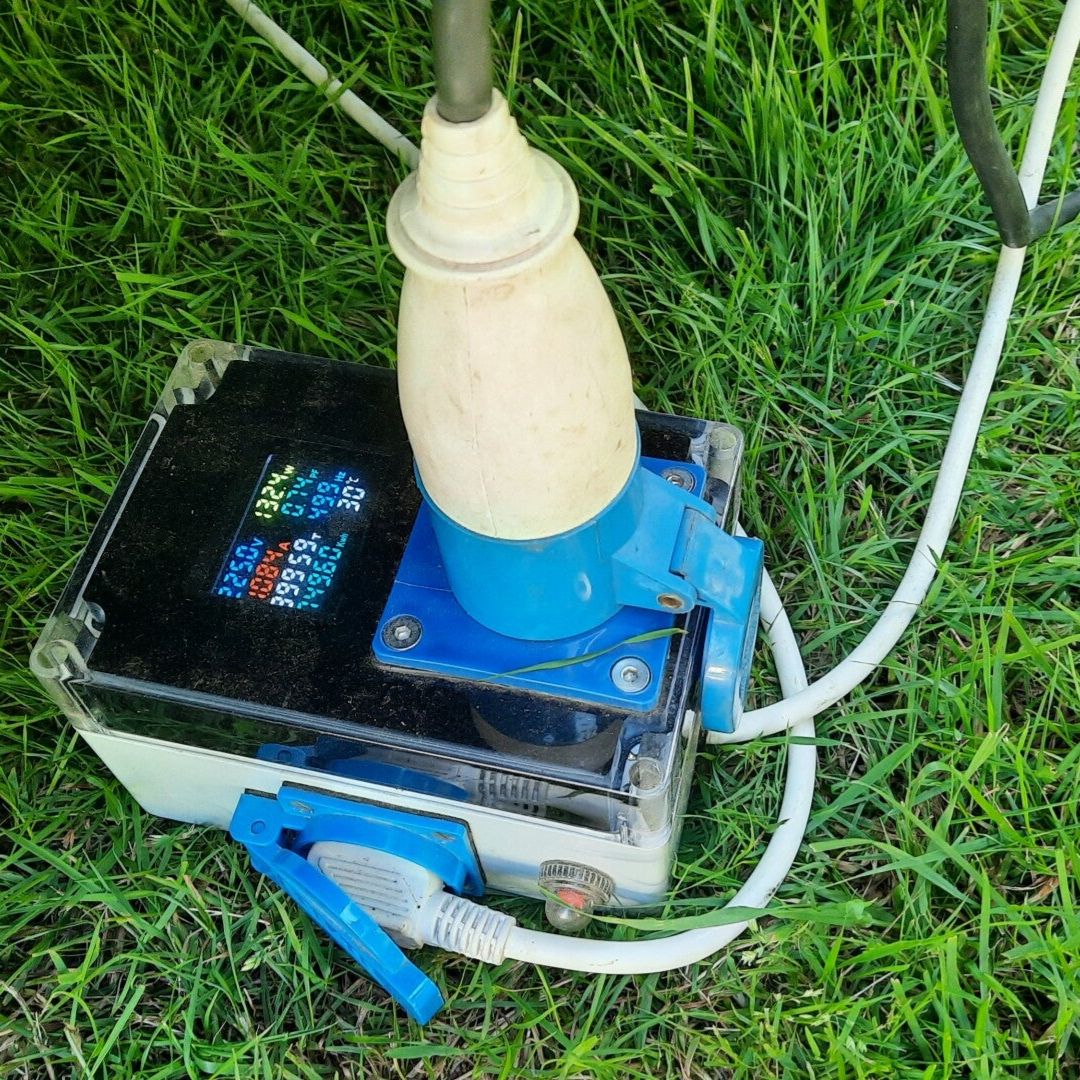

Nevenstaande foto geeft het resultaat. De CEE aansluiting bovenop is de ingang vanaf de campingaansluiting. De witte kabel die er rechtsonder uit komt gaat naar de 230V aansluiting van de caravan.
De stekker aan de zijkant linksonder voert naar de aansluiting van het ladenkastje aan de voorzijde van de caravan.

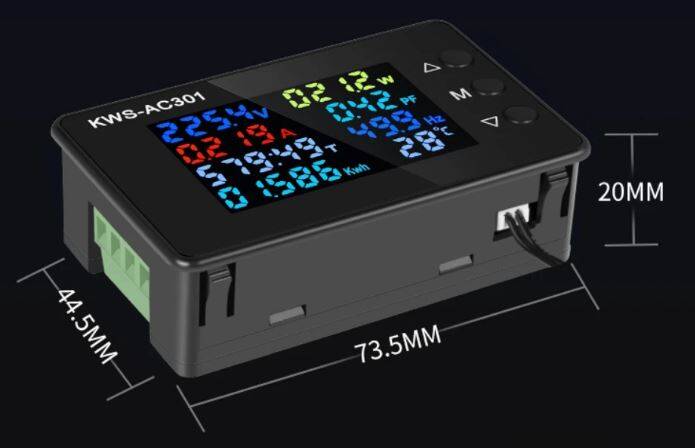

Er is veel te zien op het display. Niet alleen je verbruik (in Ampere en in Watt) op het moment. De kWh indicatie van het display geeft ook aan hoeveel energie je gebruikt in een bepaald tijdsbestek.
Die kWh weergave heeft een geheugen, ook als de spanning er een jaar vanaf is. Steeds vaker komen we campings tegen die een maximum stellen: bijvoorbeeld vijf kWh per etmaal. Dan is deze stroommeter helemaal handig.
2) Stroomuitval alert. Enige tijd geleden vroeg Karl M. of er aan de stroommeter ook een akoestisch alarmpje kan worden toegevoegd in het geval van stroomuitval op de camping. Voor de grap hebben we iets gemaakt. Je zou het kunnen inbouwen in bovenstaande stroommeter maar we hebben het op een telefoonladertje gelijmd.
De schakeling is niet kritisch. Nadat de stroom uitvalt ontlaadt de grote elco zich over de buzzer, die door een trucje met een knipperLED een stuk of vijf piepjes geeft. Als je de knipperLED weglaat is het een piep die enkele seconden aanhoudt. De diode is een Schottkydiode vanwege de lagere spanningsval. De condensator is in dit geval 47 mF die Adrian had liggen. (Let op, dat is dus niet uF maar 0,047 F. Deze is ook verkrijgbaar als Goldcap en verdraagt niet meer dan 5,5 volt...)
Nabrander. Het zal wel aan ons liggen, maar wij worden soms gek van het uitrekenen wanneer de campingzekering eruit gaat vliegen. In de zomer is dat allemaal niet zo interessant, maar als je in de herfst of het vroege voorjaar kampeert op een camping met een 6A zekering (dit komt nog steeds het meeste voor) moet je echt steeds even nadenken over je totale stroomverbruik. Verwarmen en / of koffie zetten en / of ontbijtbroodjes in de oven??? Dan eerst even de boiler uitzetten?

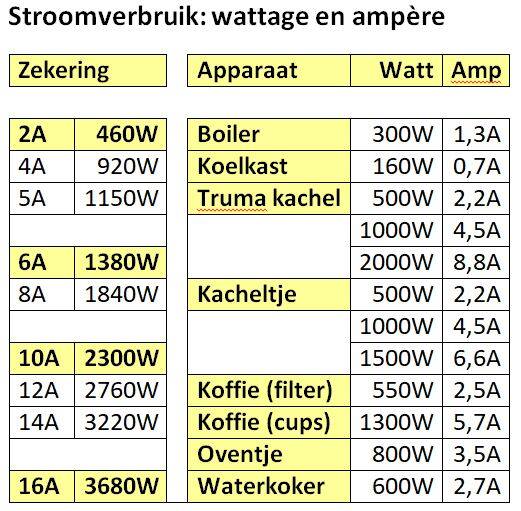

Het is daarom handig om er even een overzichtje van te maken zoals in dit voorbeeld. Je moet dan nog steeds rekenen, maar je weet in ieder geval wat alles individueel gebruikt.
Vragen en reacties:
Aage&Yfke: Sommige campings hanteren een energie-limiet van 5 kWh. Deze webpagina heet 'stroommeter' maar wordt er ook kWh bijgehouden? Antwoord: Jazeker. Linksonder in het display is de kWh-meter. Deze heeft een geheugen dus telt op een volgende camping gewoon verder vanaf waar-ie gebleven was.
Ahmed_B: Maar waarvoor is nu precies die extra stekker aan de zijkant, op de onderste foto? Antwoord: Die stekker levert onder de caravan door 230V naar het ladenkastje. Dan is er geen lelijke extra aansluiting nodig in de caravanwand. Bovendien heeft het ladenkastje drie extra WCD's. Zie verder Ladenkastje
