Hoe vol de 30 liter schoonwatertank nog is kun je zien door op een knopje te drukken bij de ingang. We willen graag ook een hoorbare indicatie als het tijd wordt om de tank bij te vullen, zonder op een knopje te moeten drukken. En als je de tank dan vanaf de buitenkant van de caravan bijvult komt er altijd water uit gutsen omdat je geen idee hebt hoe vol die tank is.

We maken dus een akoestische 'bijna leeg' indicator en een 'vol' indicator. Als watersensor gebruiken we twee keer de XKC-Y25-NPN. Dat is een zeer betrouwbare contactloze sensor. Deze kan gewoon op de buitenkant van de watertank worden gelijmd.

1) Tank is vol indicatie

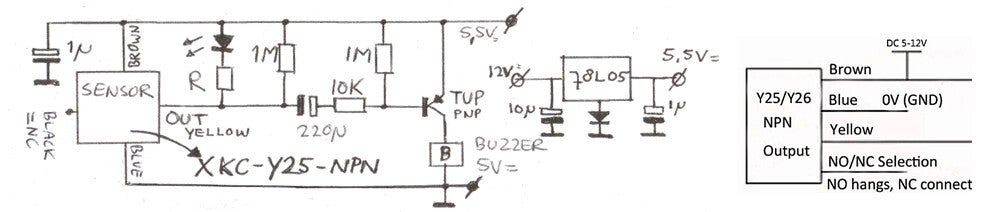

Als de watertank vol is klinkt er kortstondig een blieb. Bovendien verlicht een LED dan de vulopening aan de buitenkant van de caravan. Voor de stroomvoorziening gebruiken we de 12V= die naast de watertank beschikbaar is, en we verlagen deze met een spanningsregelaar naar ruim 5 volt. (Zwarte draad van de sensor niet aan aarde leggen.)

2) Tank is bijna leeg indicatie

Op basis van een simpel CMOS IC, de 4093 krijgen we onder een bepaald waterniveau enkele korte bliebjes te horen. IC1a detecteert als de uitgang van de sensor 'hoog' wordt. (Met enige vertraging tegen het klotsen van het water.) De duur van het akoestische signaal wordt bepaald door R2 en C2 (met deze waarden plm drie seconcen). IC1d zorgt ervoor dat de buzzer meerdere keren snel aan en uit wordt geschakeld. Wederom is de zwarte draad van de sensor niet aangesloten. We bouwen beide schakelingen lekker compact op een stukje experimenteerprint.

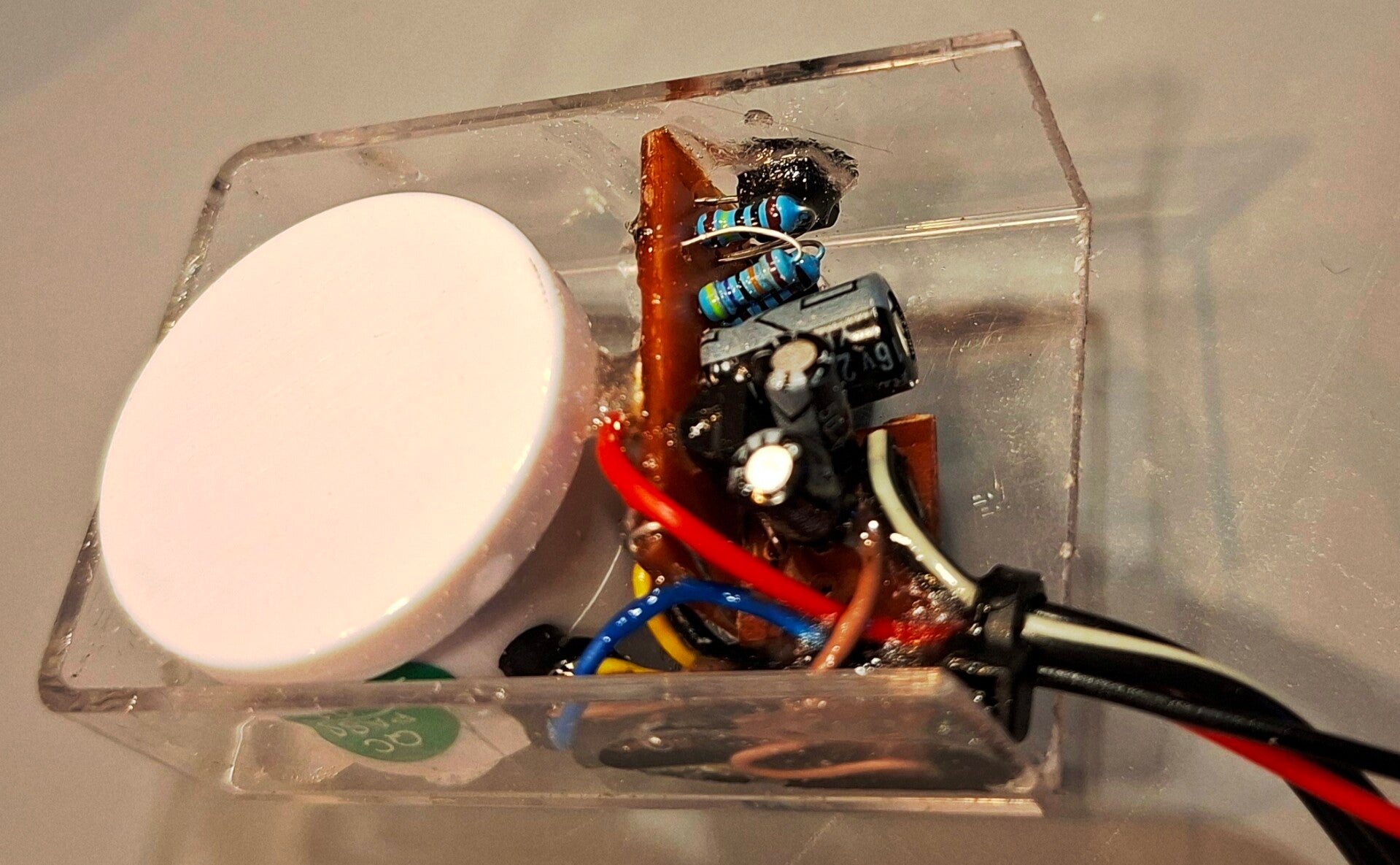

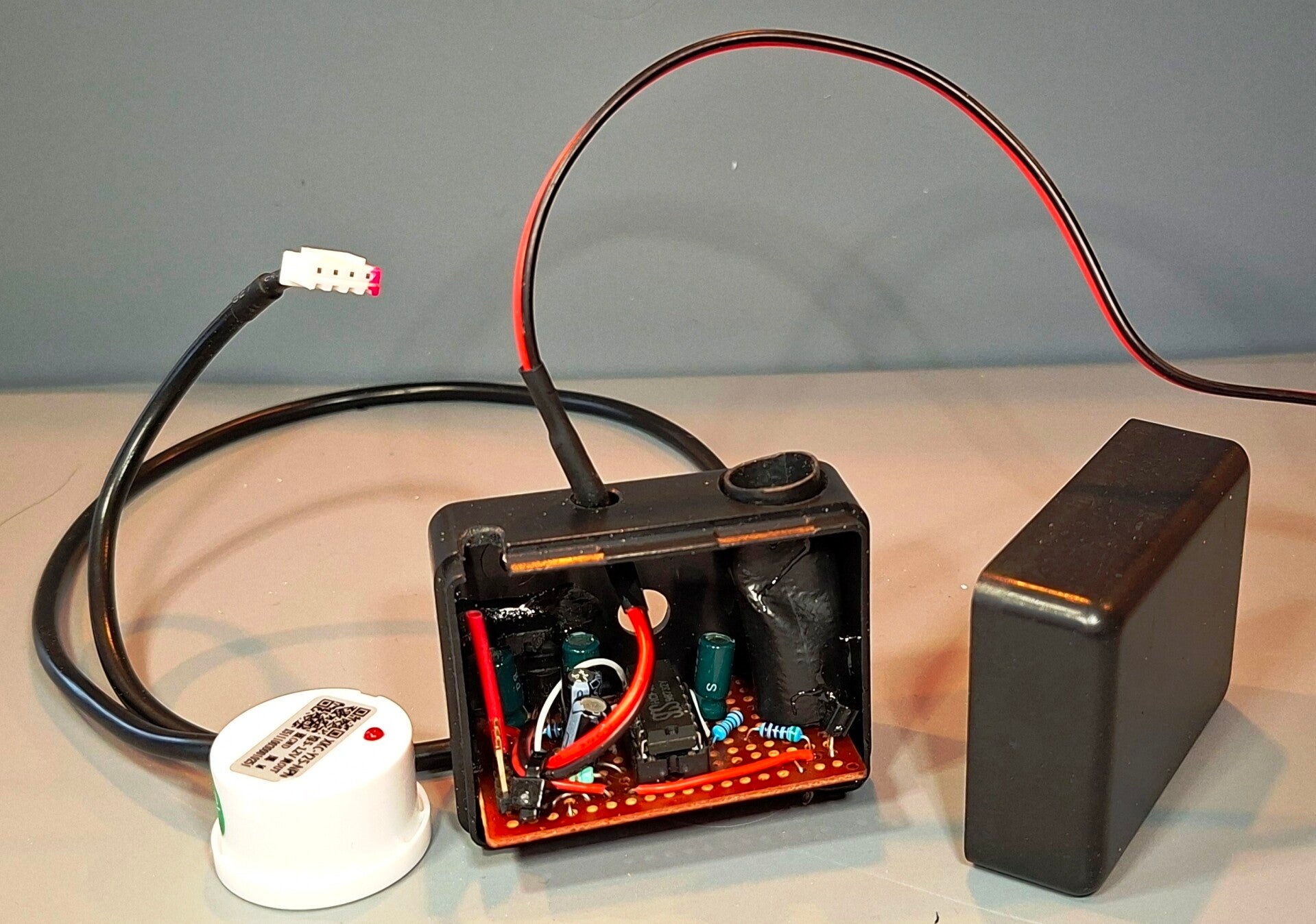

Links de sensor samen met de "vol" indicatie. Het witte vlak wordt tegen de watertank gelijmd. Rechts de "bijna leeg" indicatie met connectortje voor de sensor. Connector gemarkeerd om goed aan te sluiten. De buzzer heeft een slurfje naar buiten gekregen.

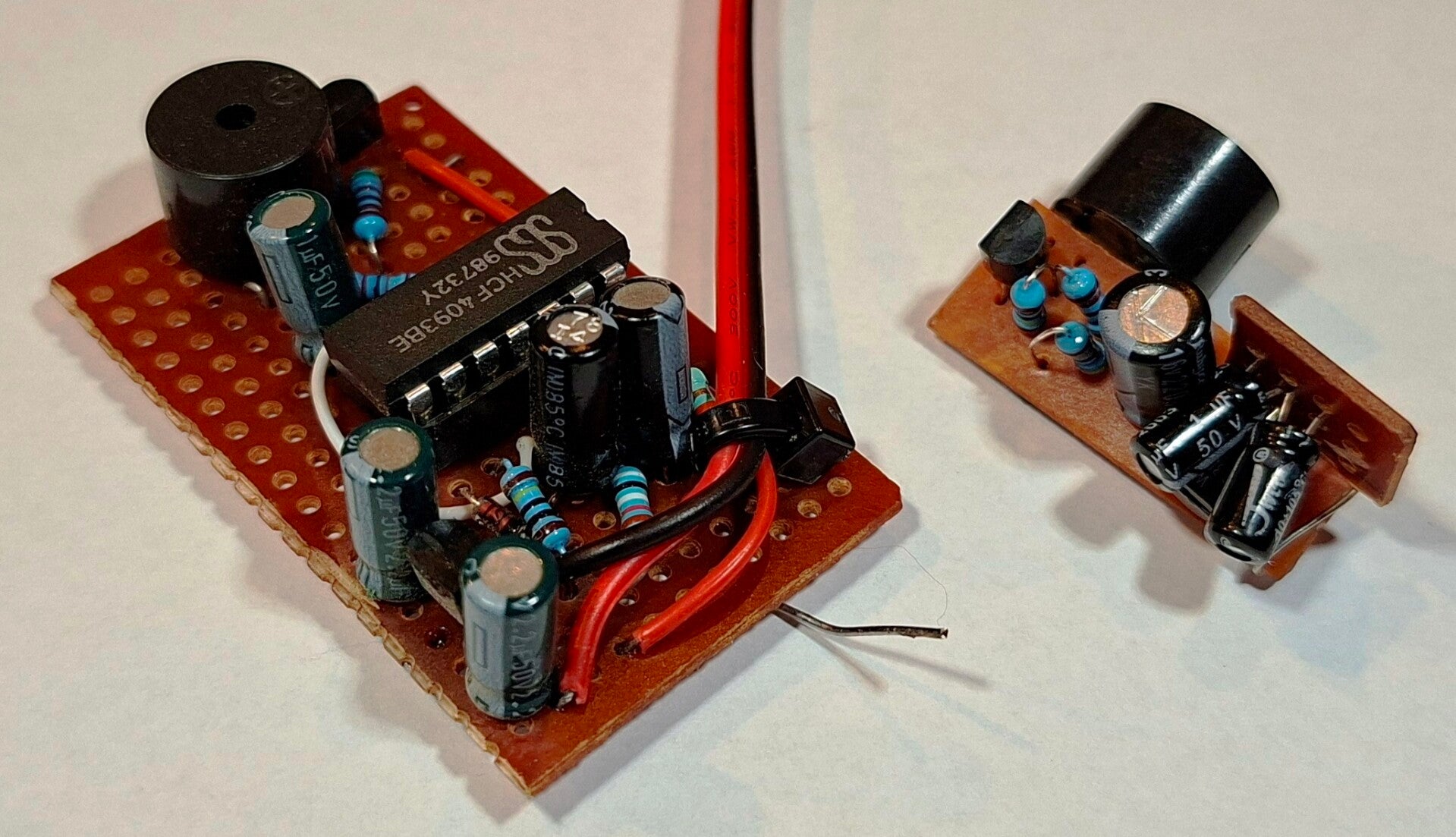

Hieronder nog even de kleine experimenteerprintjes waarop de schakelingetjes zijn opgebouwd. Natuurlijk zijn ze samen te combineren met één spanningsregelaar en met één buzzer. Maar dat zijn tegenwoordig onderdelen van twee cent.

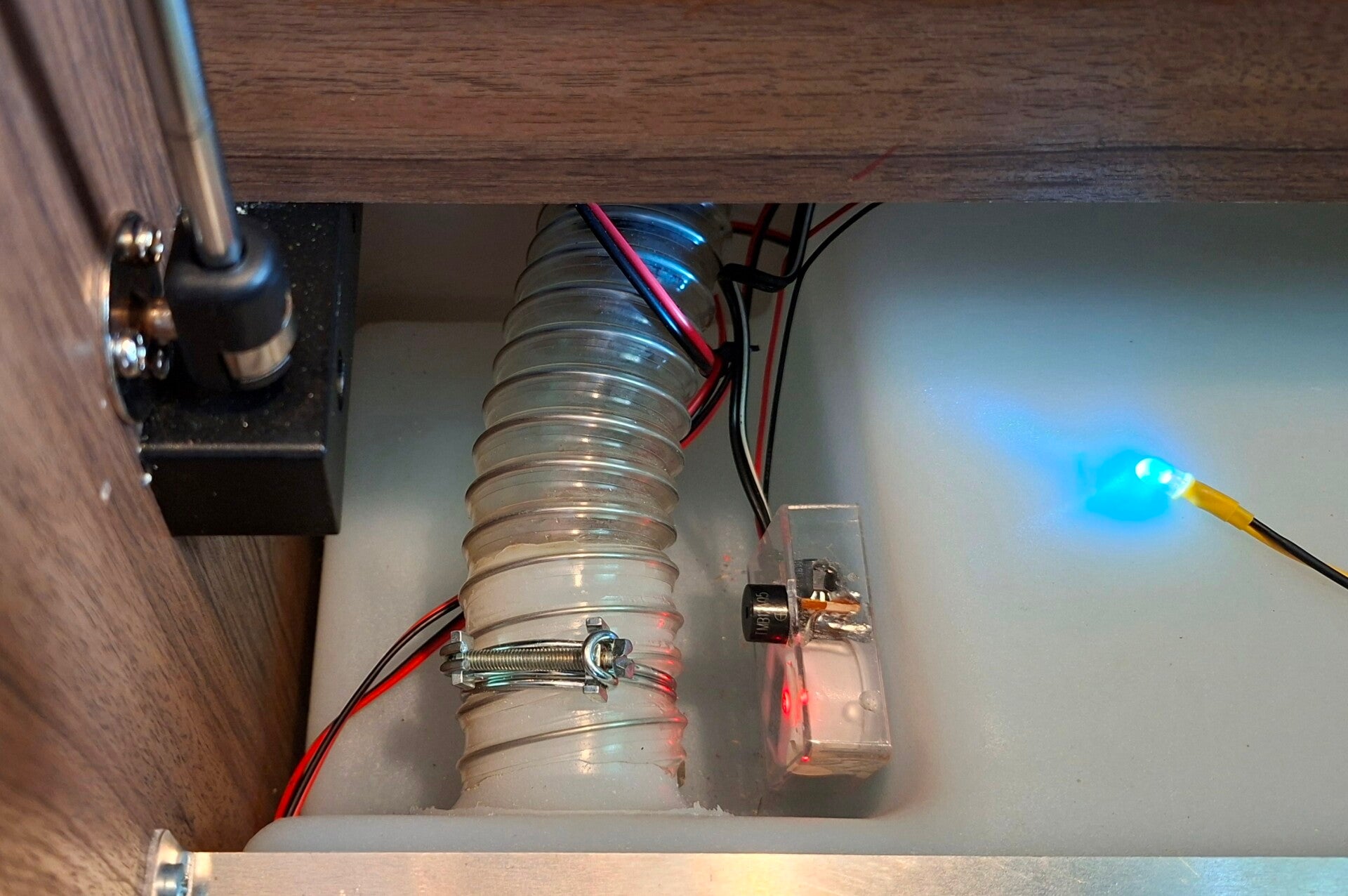

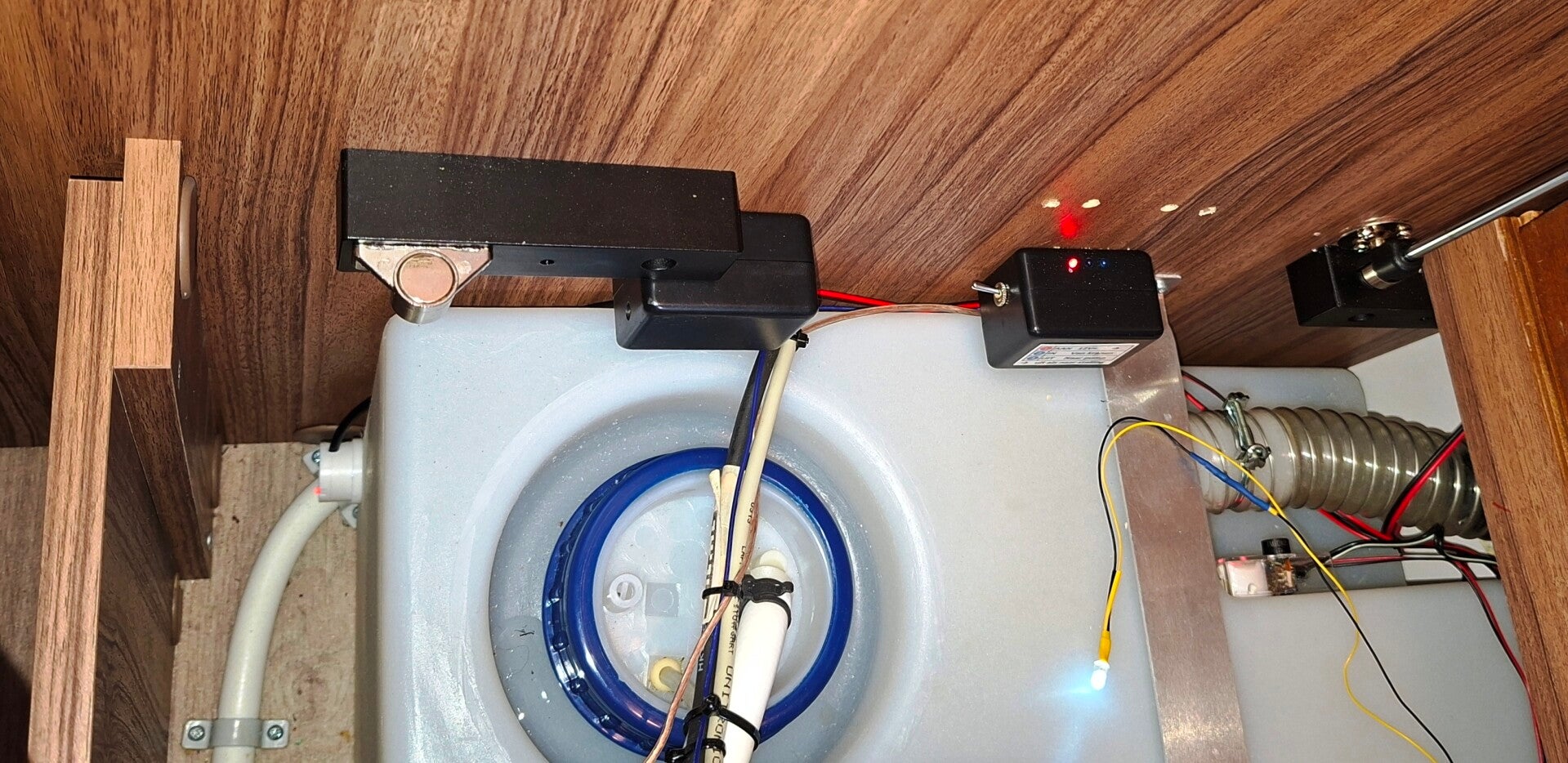

Zodra we hebben ingebouwd volgen extra foto's.
