Veel Eribanen bouwen de hangkast om naar een legkast. Dat doen wij ook. Er komen drie schappen met dimbare LED-verlichting. Onderin ruimte voor een opbergbox, de schappen worden van boven naar onder minder diep voor een goed zicht op en in die box. We gebruiken de bestaande kabelgoot rechts achterin de kast om alle bedrading keurig weg te werken.
Schappen: 9mm triplex is lekker licht. Aan de voorkant een randje om de LED's uit het zicht te houden. "Bedraden" doen we met kopertape: daaraan solderen we de LED-strips en de aansluitingen die in de kabelgoot verdwijnen.

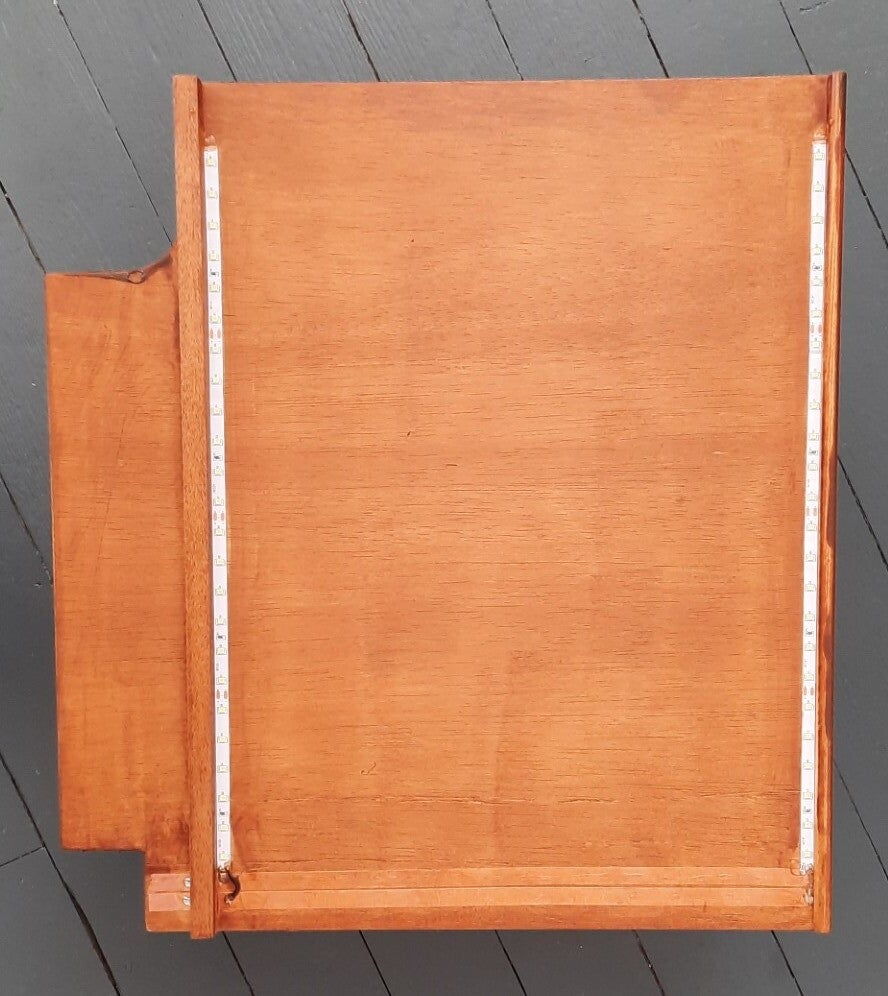

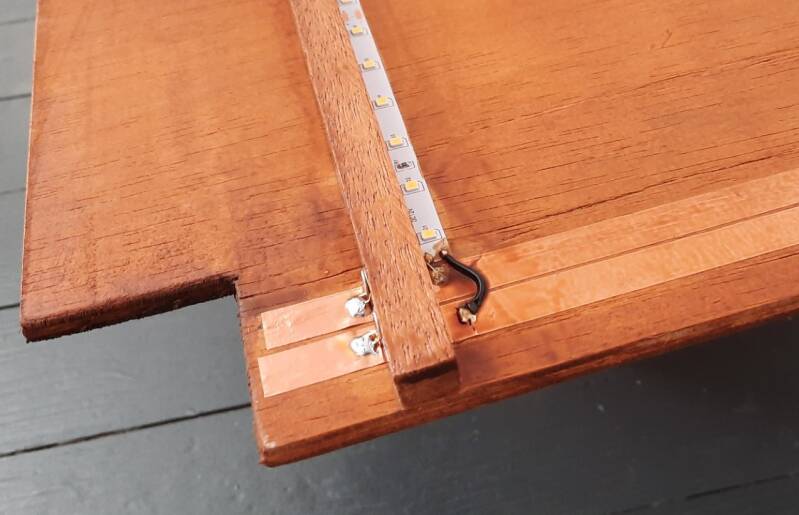

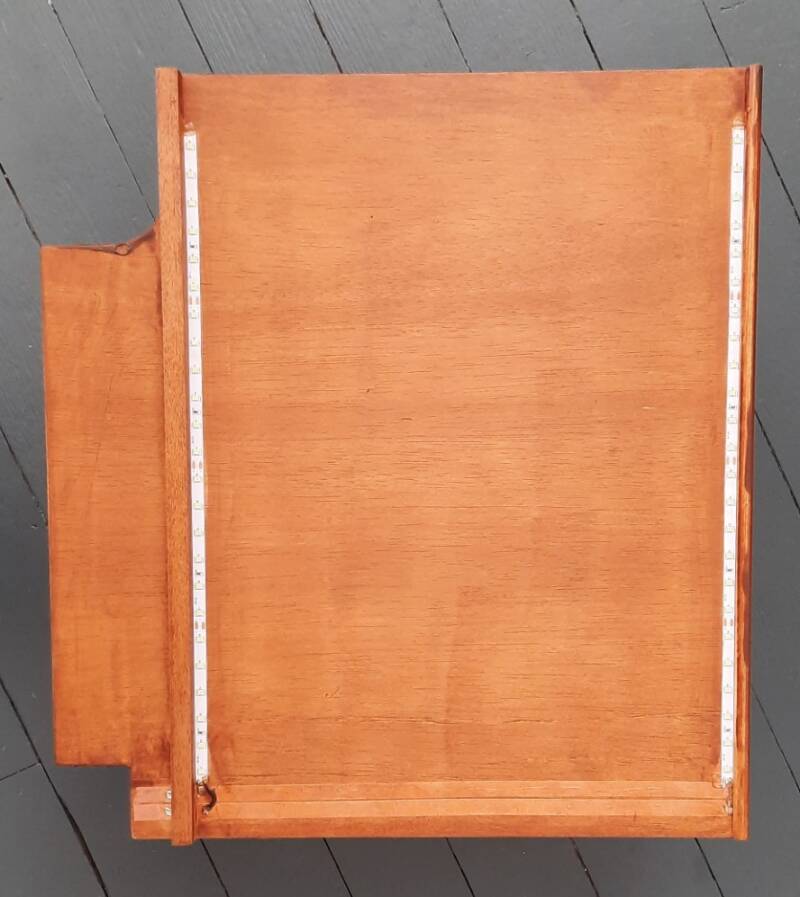

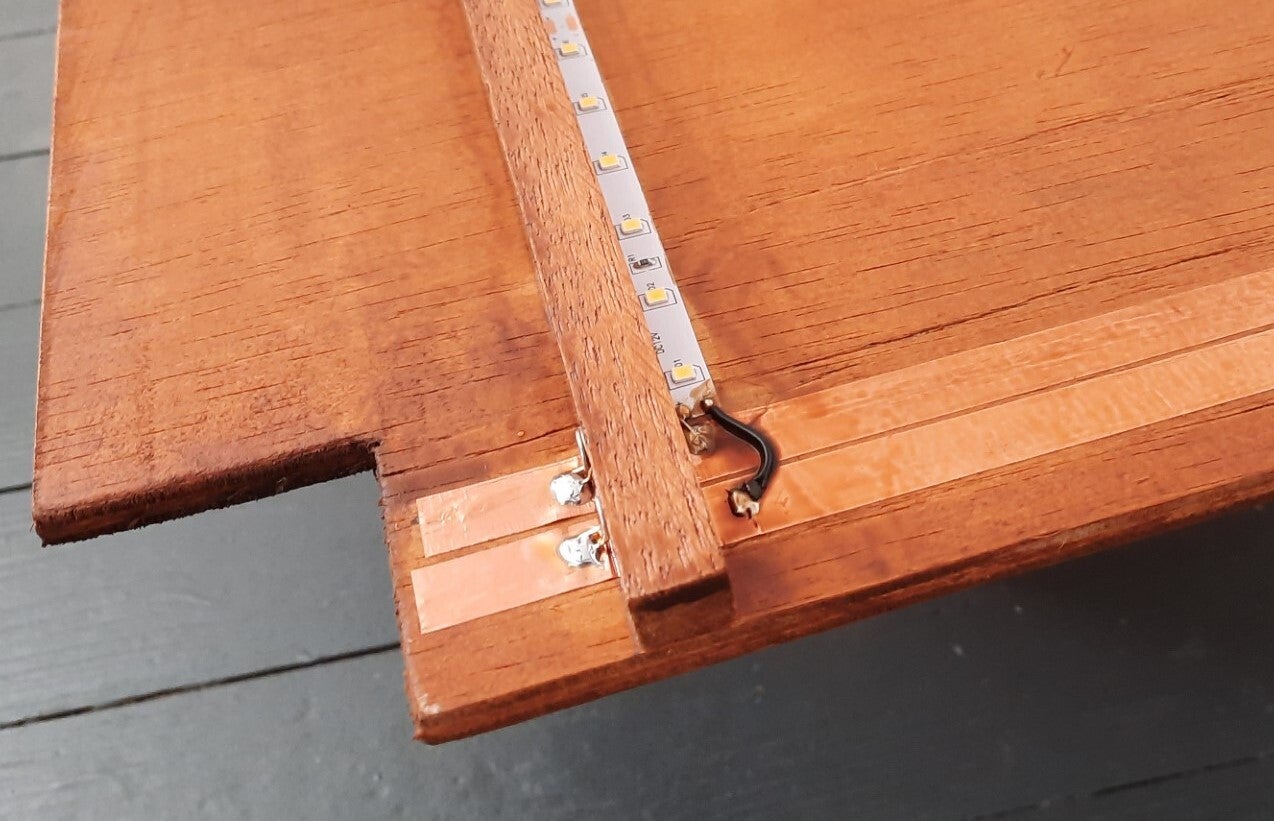

Op foto links de onderzijde van een schap vóór het aflakken. Foto rechts geeft het detail van de kopertape en de soldeerogen voor de bedrading.

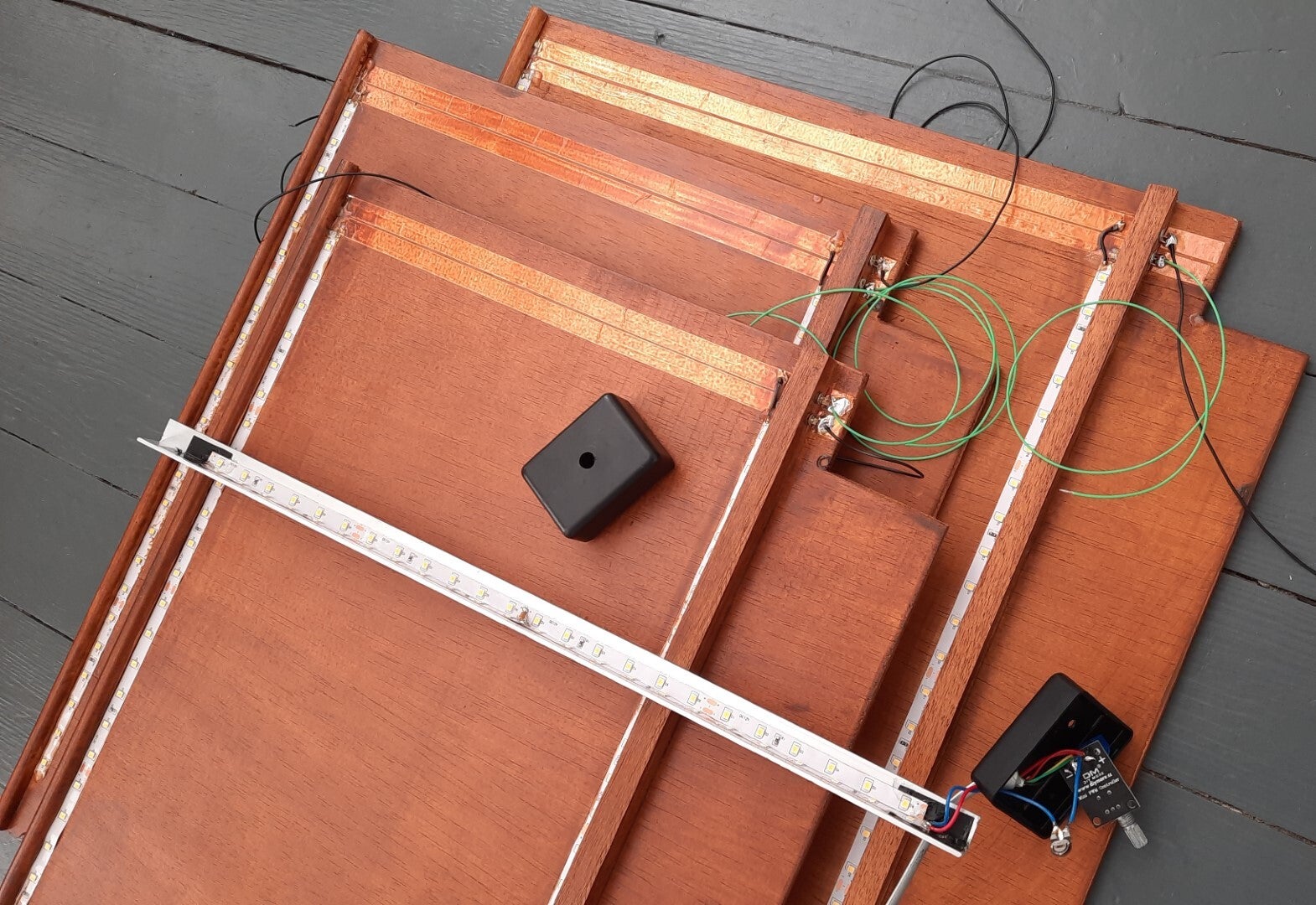

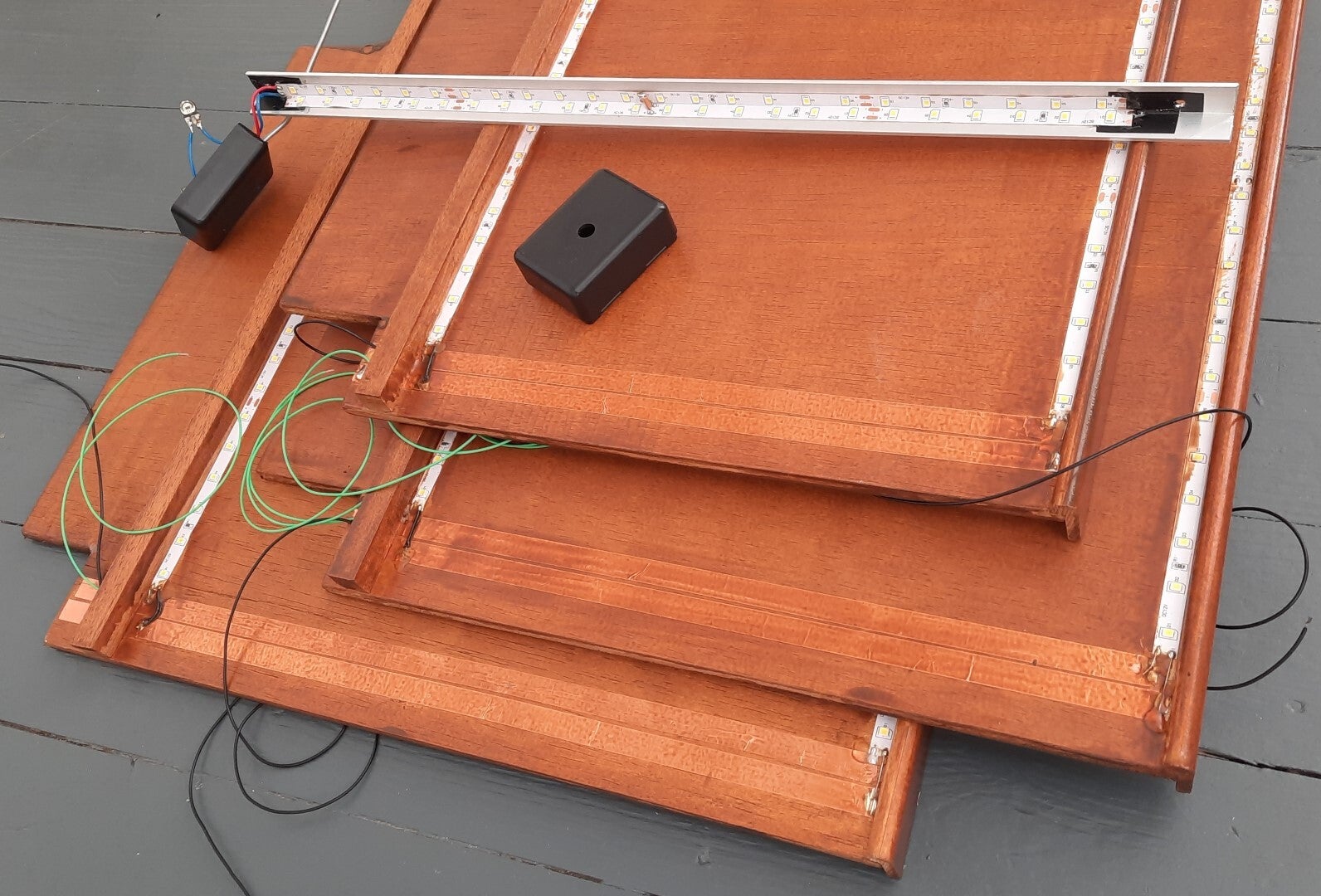

Drie schappen met bedrading voor steeds twee LED-strips. Plus een aluminiumprofiel met LED's voor de bovenzijde en de PWM led-dimmer in een kleine plastic behuizing.

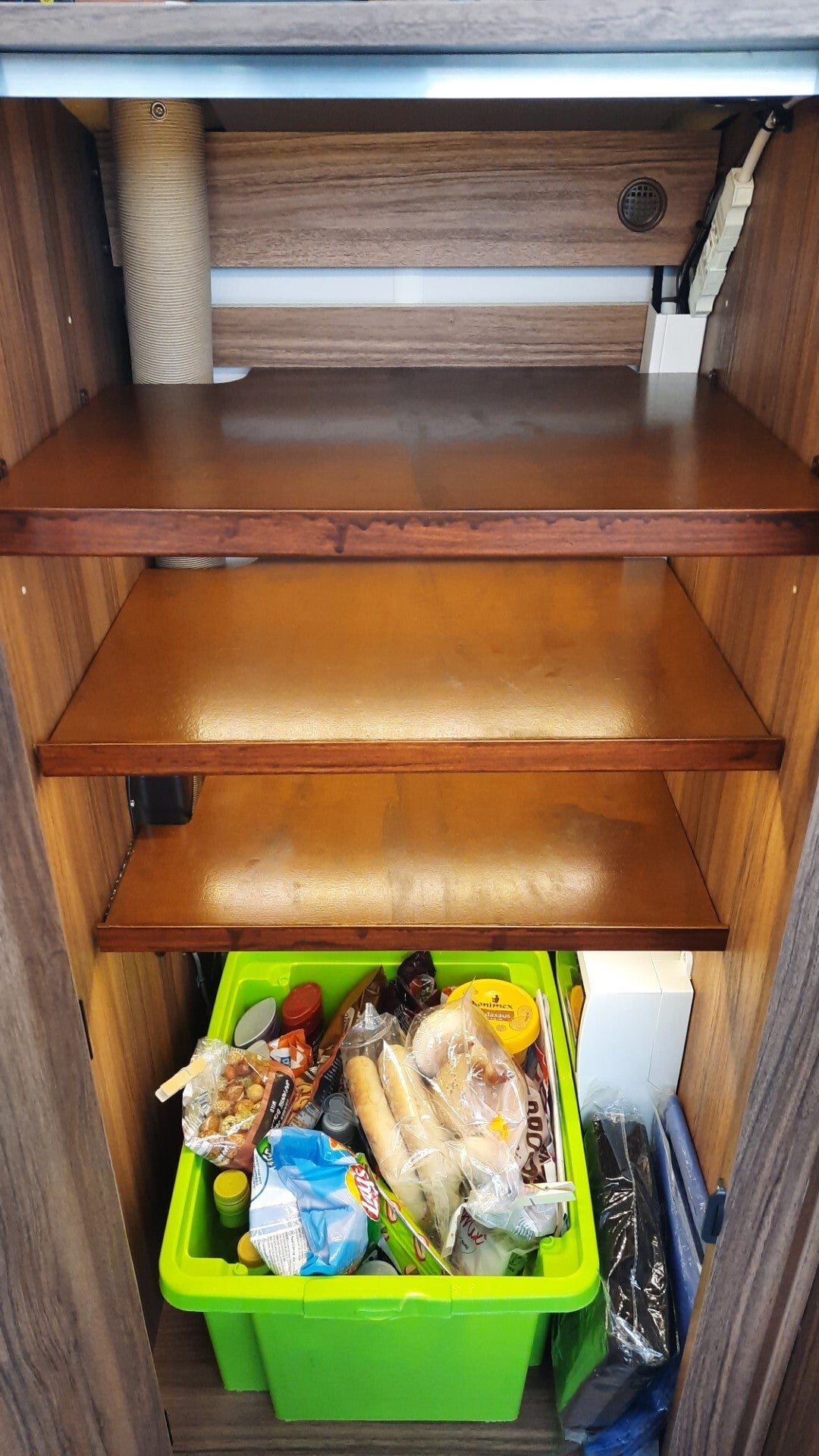

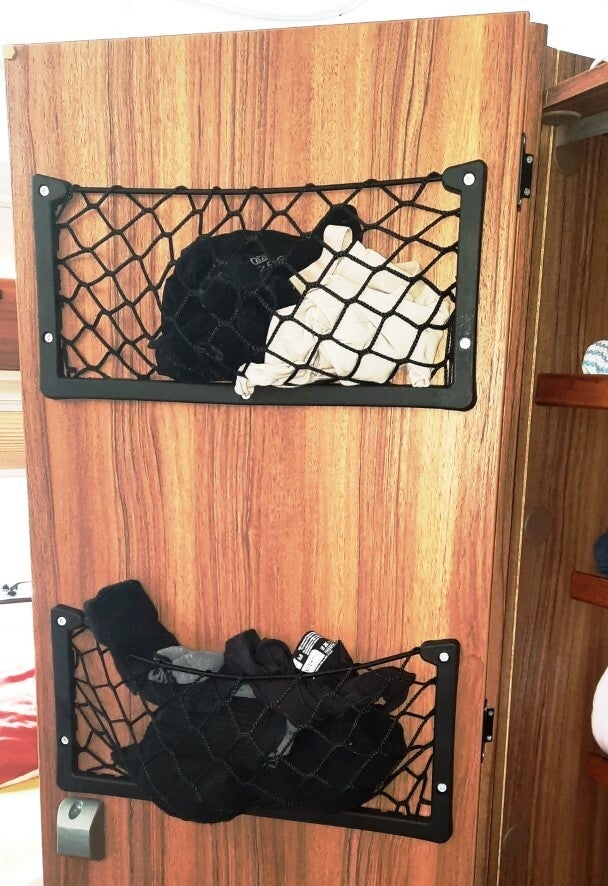

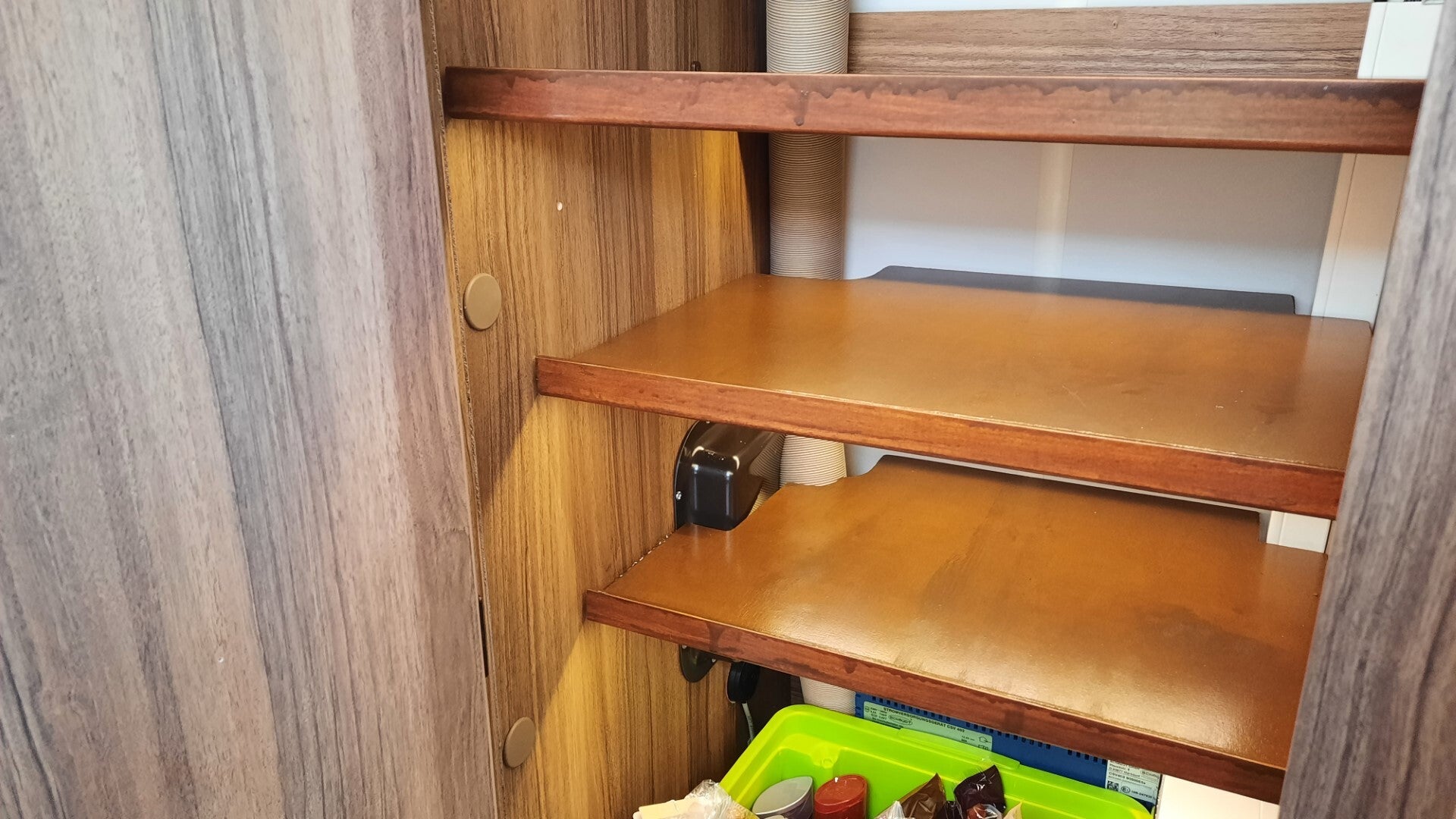

Onderstaand een impressie na inbouw. Schappen vastgezet met IKEA- schapdragertjes die met een schroefje te fixeren zijn: daardoor zitten de schappen echt vast en kunnen onderweg niet los geraken. Ook twee netjes aan binnenzijde deur gemaakt.

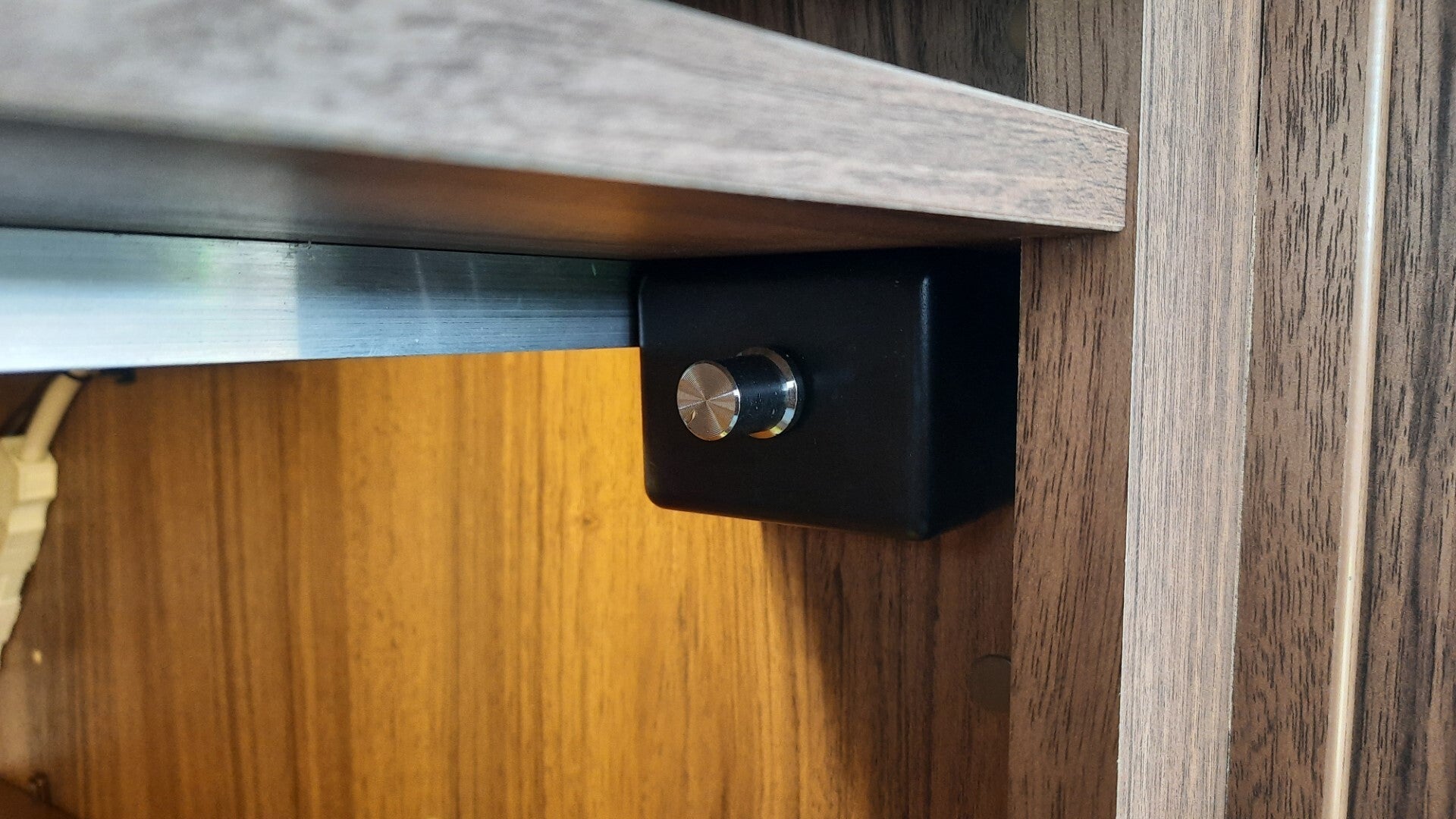

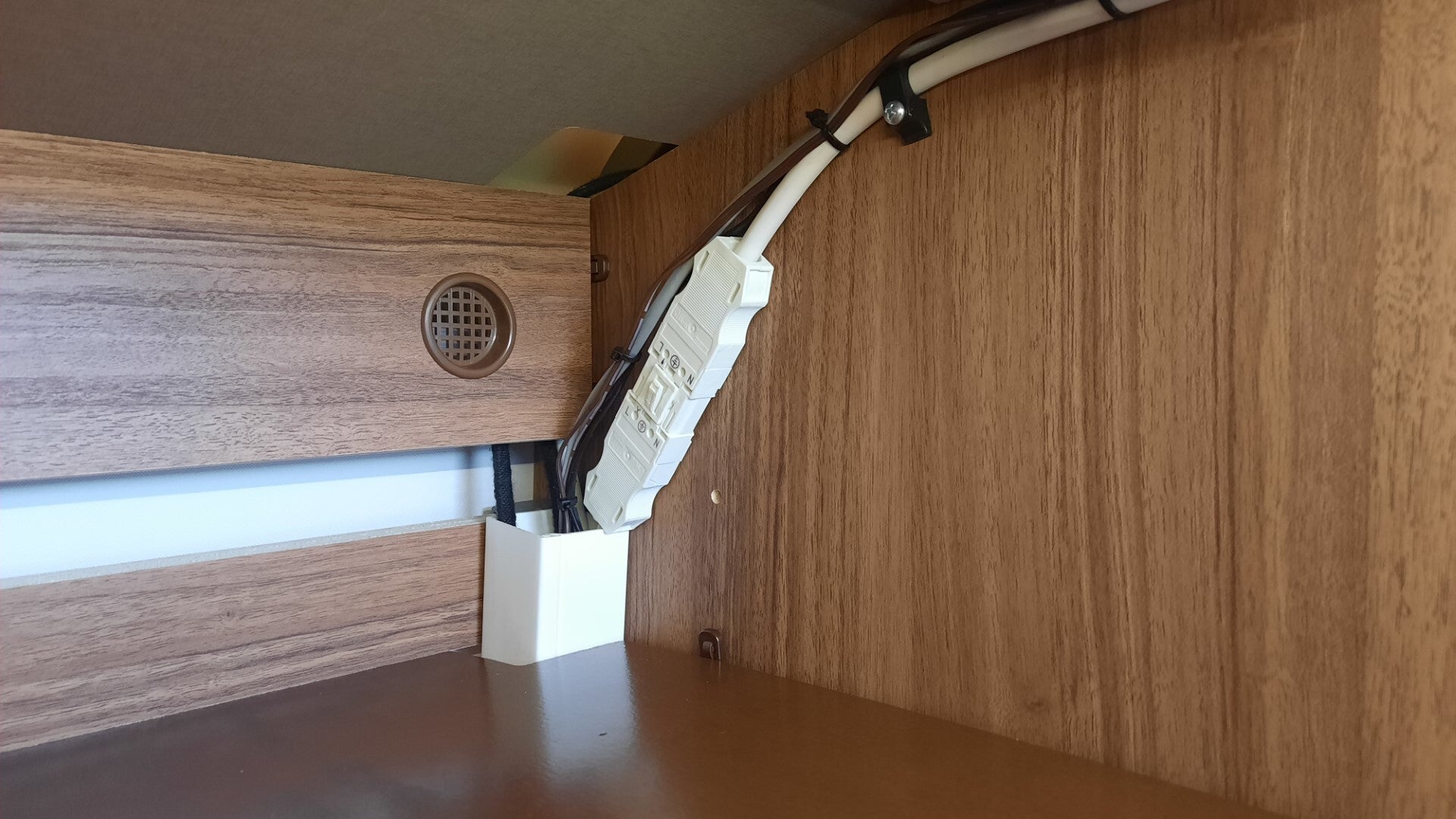

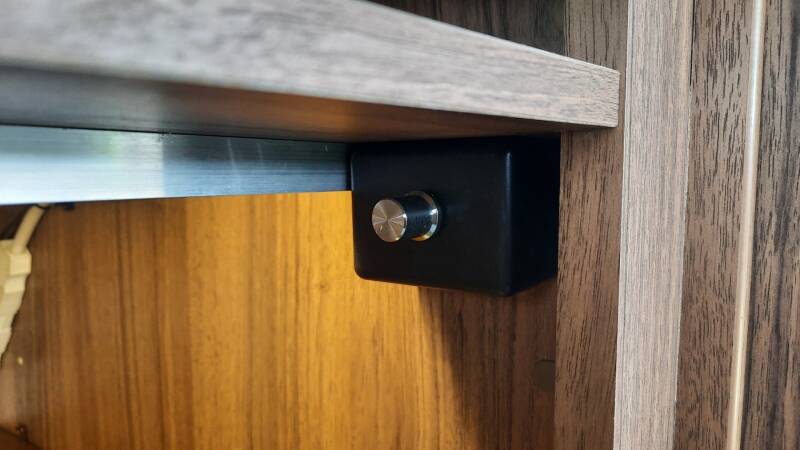

Hier nog even twee details. Op de linker foto hoe bedrading naast de bestaande draden verdwijnt in de kabelgoot. Rechts de uitvoering van de PWM regelaar in de kast voor de lichtsterkte. Dat is zowel een aan/uit schakelaar als de regeling voor de lichtsterkte.

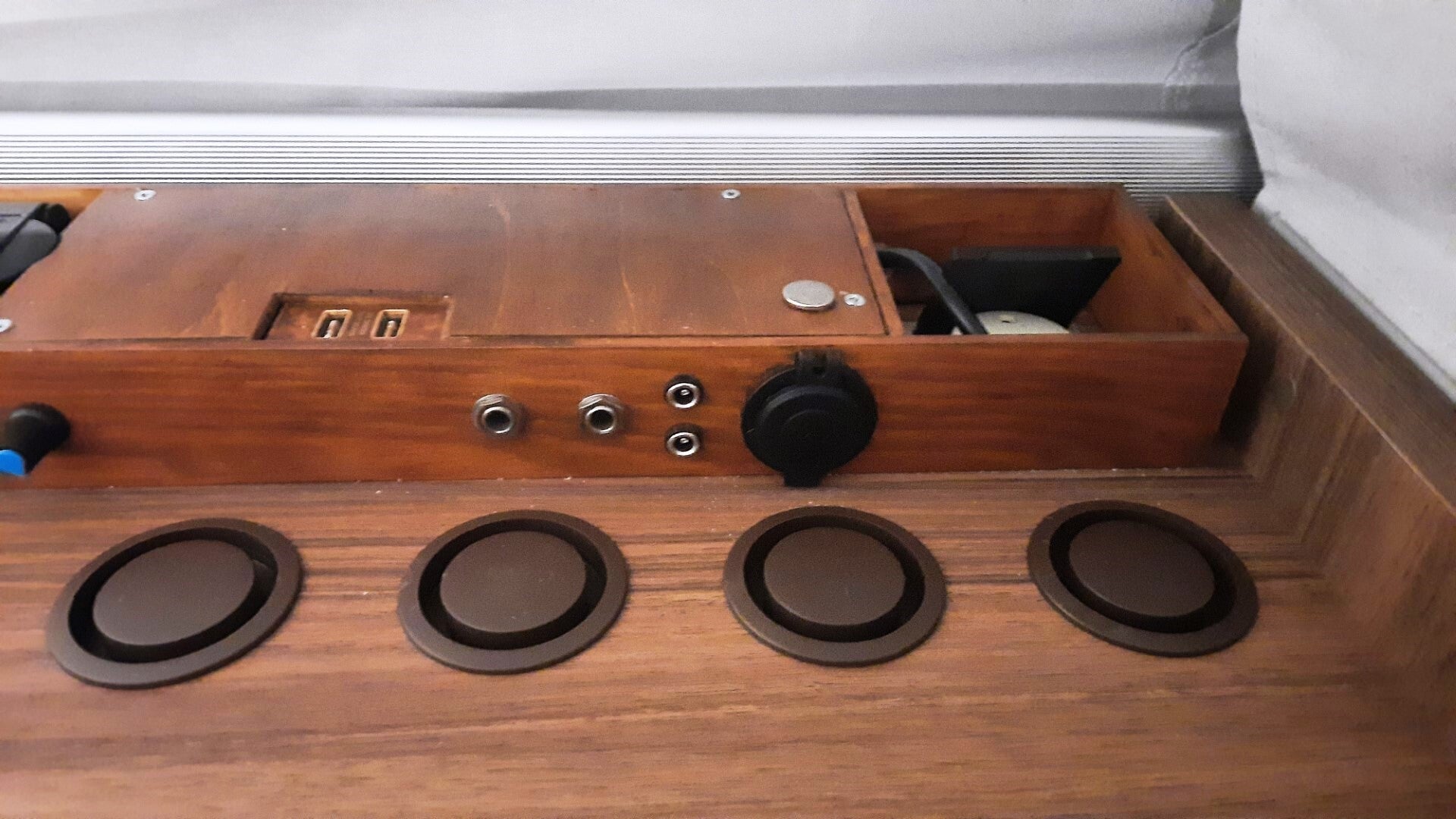

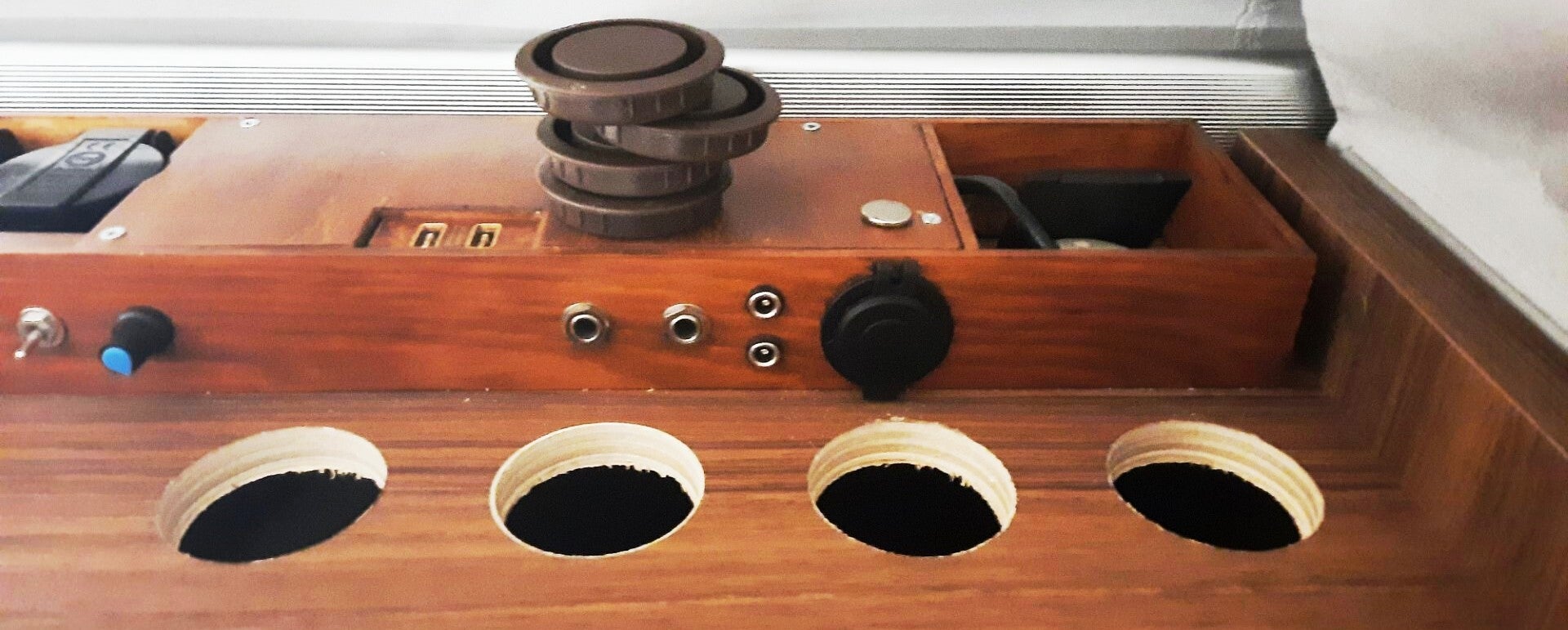

Ontluchting. Die Schaudt voeding in de kledingkast produceert soms enorm veel hitte. Daarom hebben we bovenin de kast ventilatieroostertjes aangebracht, zodat de warmte eruit kan. Tussen de 12V= voedingsunit bovenop de kast en de LED-strip eronder is niet veel ruimte: we boren daarom gaten voor vier kleine roosters. Zo ontluchten we de kast.

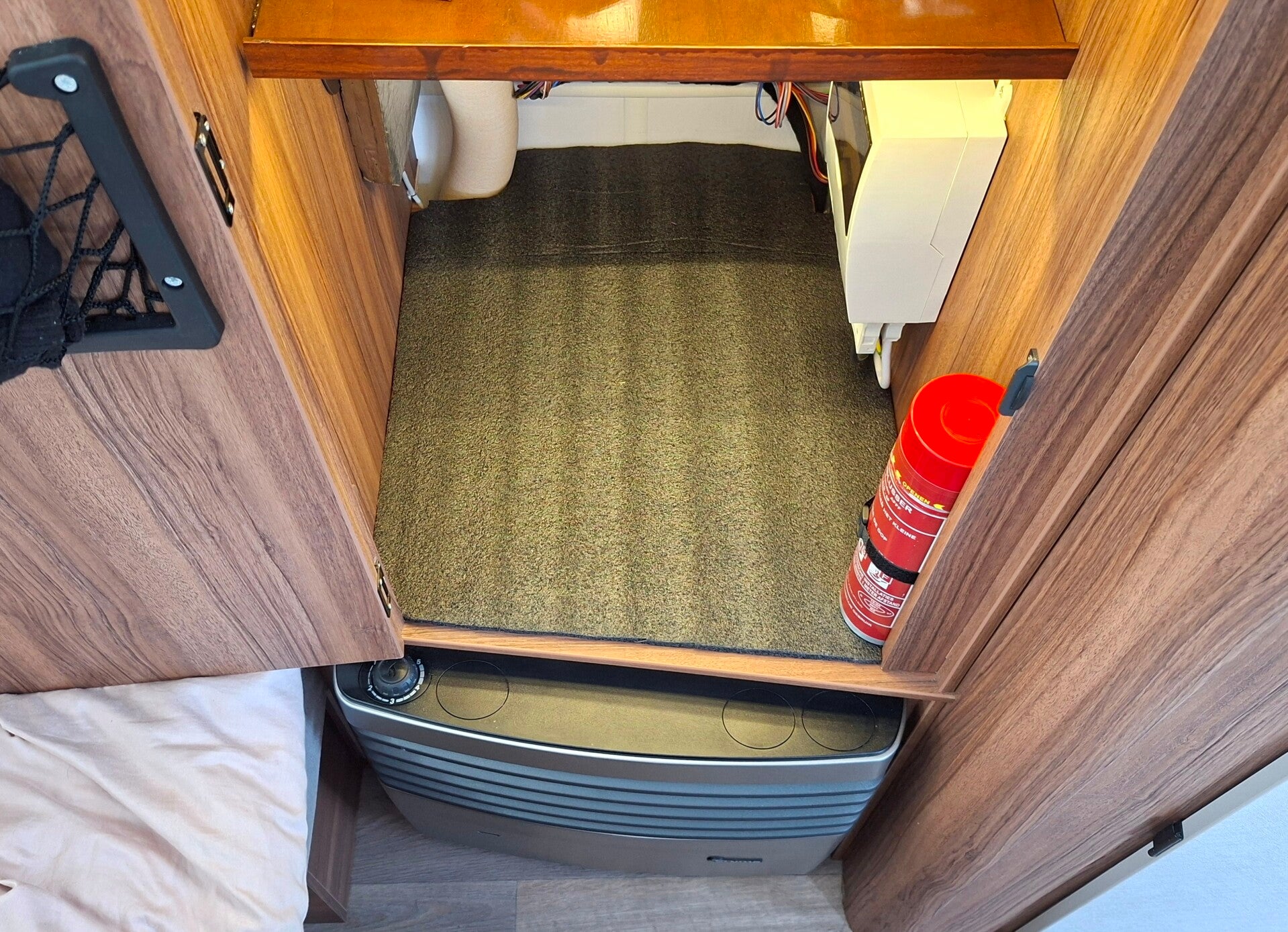

Toevoeging. We merkten dat de kast onderin (het onderste schap met het serviceluikje) best snel beschadigt door de box met etenswaren die daar staat. Daarom hebben we het onderste schap afgedekt met een soort stevig foam dat op maat is geknipt.
Overigens: als je toch bezig bent met die kledingkast, vergeet dan niet om een paar extra draden door de kabelgoot rechts achterin te trekken. We voerden op die manier 12V= naar beneden tot achter de Truma kachel. Die 12V= gebruiken we onder meer voor het aansluiten van de sensorlamp onderin de badkamer. (Zie: Truma kachel )
Reacties en vragen:
Wilbur: Nice job, well done! Where did you take the 12V= from the Schaudt power supply? Which connection? Answer: Actually we didn't use the Schaudt power supply. We took 12V= from our own power supply on top of the wardrobe. Sorry we didn't mention this. See also: 12V voeding en USB

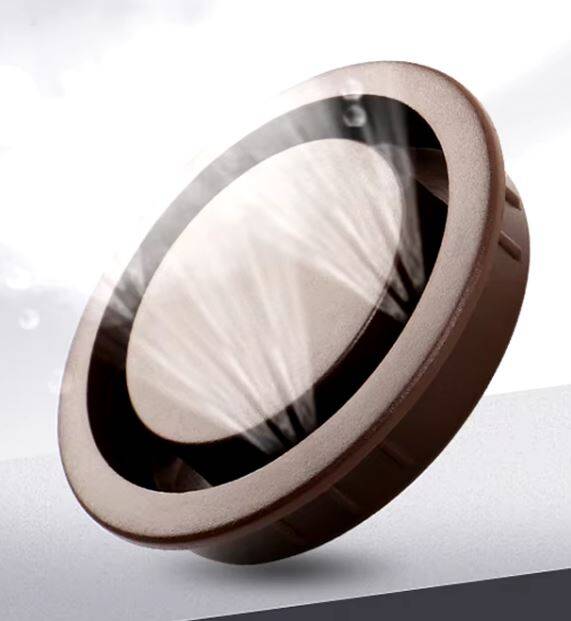

Ineke: Complimenten voor deze geweldige website! Ik hoop dat Eriba zelf ook meekijkt, dan kunnen ze iets leren over verbeteringen? Ook bij ons is er teveel hitte in de kledingkast. Dus mijn vraag: welke ventilatieroosters zijn dat? Antwoord: Het zijn kleine roostertjes van een Chinese website. Klein omdat er aan de onderkant binnen in de kledingkast ook nog een ledstrip zit. Ook niet onbelangrijk: rond. Daardoor zijn ze wat makkelijker (met een gatenboor) in te bouwen.
